第二章·DBA-MySQL体系结构管理

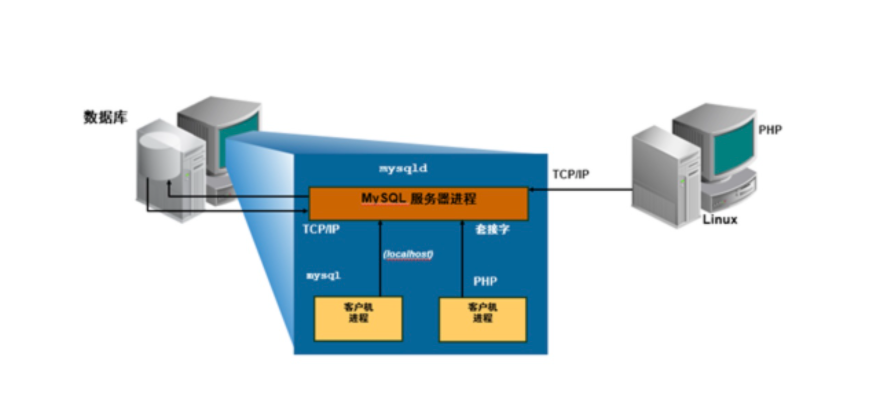

客户端与服务端模型

file

  1. mysql是一个典型的C/S服务结构

    • mysql自带的客户端程序(/application/mysql/bin)
      • mysql
      • mysqladmin
      • mysqldump
    • mysqld一个二进制程序，后台的守护进程
      • 单线程
      • 多线程

  2. 应用程连接MySQL方式

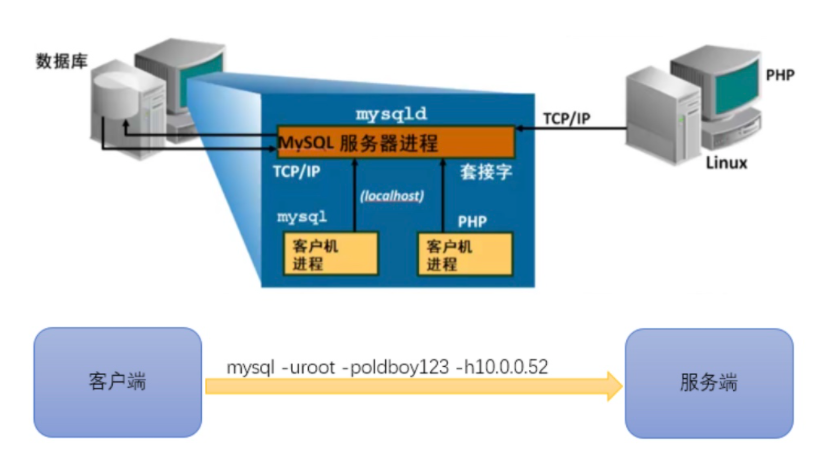

    • TCP/IP的连接方式(mysql -uroot -p123 -h10.0.0.51)

file

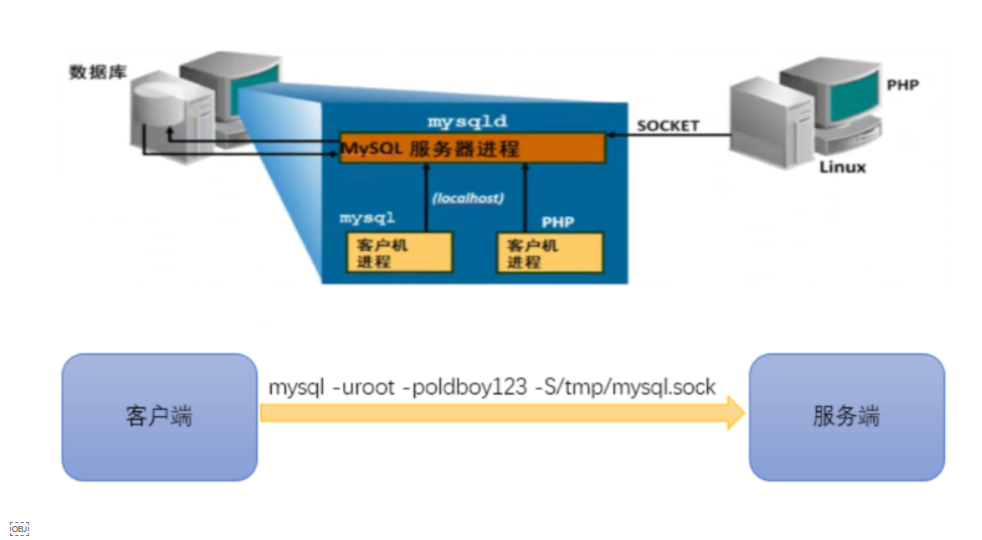

  • 套接字连接方式(/application/mysql/tmp/mysql.sock)

file

问题:

1.mysql默认的连接方式是什么？ # Socket
不需要经过TCP三次握手四次挥手

2.mysql -uroot -p123 # Socket
什么都不加，走默认连接方式

3.mysql -uroot -p123 -hlocalhost # Socket
不是所有的-h都是TCP

4.mysql -uroot -p123 -h127.0.0.1 # TCP
只要-h后面加IP地址，就是TCP

## 错误写法
5.mysql -uroot -p123 -h10.0.0.61 -S /application/mysql/tmp/mysql.sock # TCP
6.mysql -uroot -p123 -S /application/mysql/tmp/mysql.sock -h10.0.0.61 # TCP
只要加-h后面是IP地址，不管socket写在什么位置，一律TCP连接

MySQL服务器构成

什么是实例

  • 1.MySQL的后台进程+线程+预分配的内存结构
  • 2.MySQL在启动的过程中会启动后台守护进程，并生成工作线程，预分配内存结构供MySQL处理数据使用

image-20220803154005815

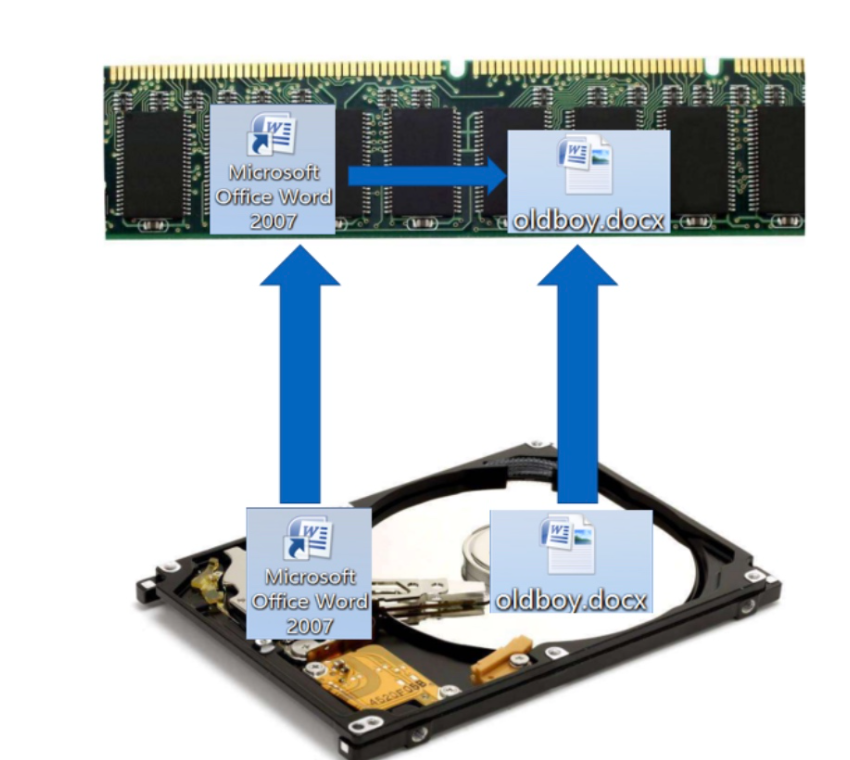

word的打开方式

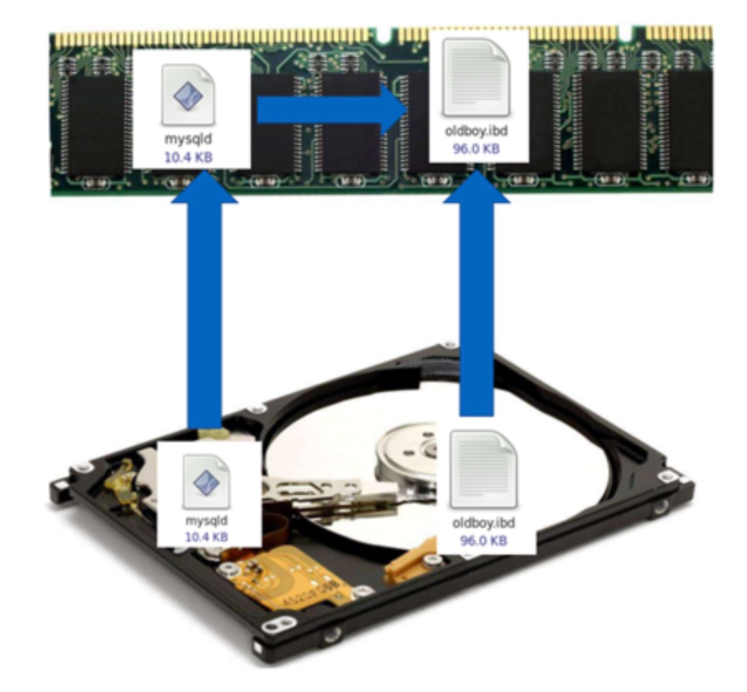

mysqld的打开方式

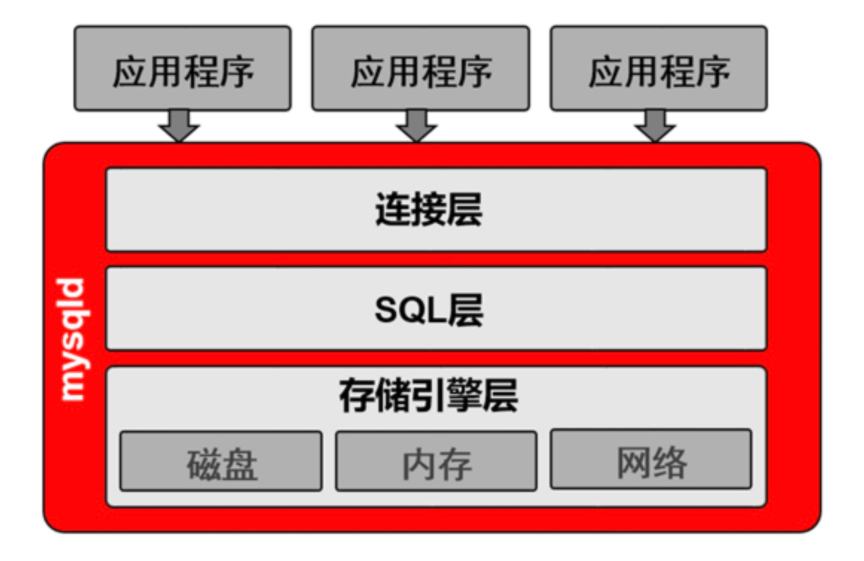

MySQLD服务器程序构成

file

mysqld是一个守护进程但是本身不能自主启动:

[root@db01 ~]# mysql -uroot -p123

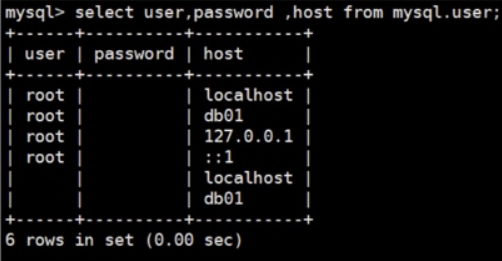

[root@db01 ~]# select user,host,password from mysql.user;

连接层

  1. 提供连接协议(socket、tcp/ip)
  2. 验证用户的合法性(用户名、密码、白名单)
  3. 提供一个专用连接线程(接收SQL、返回结果)，将SQL语句交给SQL层继续处理

file

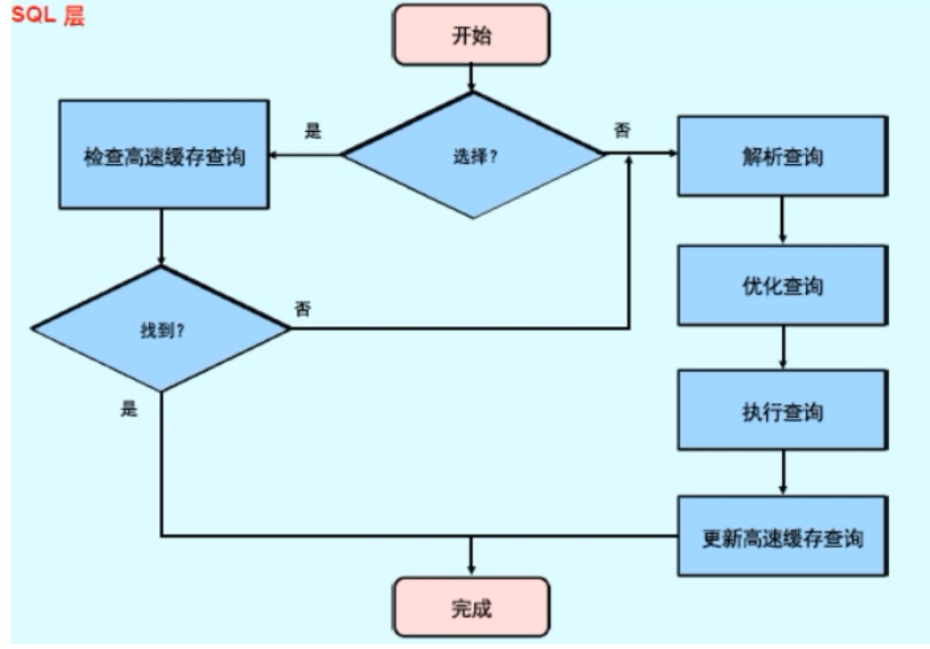

SQL层

  1. 接收到SQL语句，语法判断。
  2. 判断语义(判断语句类型:DML、DDL、DCL、DQL、DTL)
  3. 解析SQL语句，生成多种执行计划
  4. 优化器，选择他认为成本最低的执行计划
  5. 执行器根据优化器的选择，按照优化器建议执行SQL语句，得到去哪找SQL语句需要访问的数据
    1. 具体:在哪个数据文件上的哪个数据页中?
    2. 将以上结果送给下层继续处理
  6. 接收存储引擎层的数据，结构化成表的形式，通过连接层提供的专用线程，将表数据返回给用户
  7. 提供查询缓存
    1. query_cache，使用memcache或者redis替代
  8. 日志记录(binlog)

存储引擎层

  1. 接收上层的执行结果
  2. 取出磁盘文件和相应数据
  3. 返回给SQL层，结构化之后生成表格，由专用线程返回给客户端

MySQL的结构

MySQL的逻辑结构(熟悉)

MySQL的逻辑对象:做为管理人员或者开发人员操作的对象

  1. 库
  2. 表:元数据+真实数据行
  3. 元数据: 列+其他属性(行数+占用空间大小+权限)
  4. 列: 列名字+数据类型+其他约束(非空、位移、主键、非负数、自增长、默认值)

最直观的数据:二维表，必须用库来存放

file

MySQL逻辑结果与linux系统对比

MySQL Linux
库 目录
show databases; ls-l /
use mysql cd /mysql
表 文件
show tables; ls
二维表=元数据+真实数据行 文件=文件名+文件属性

MySQL的物理结构(了解)

  1. MySQL的最底层的物理结构是数据文件，也就是说，存储引擎层，打交道的文件是数据文件
  2. 存储引擎分为很多种类(Linux中的FS)
  3. 不同的存储引擎的区别:存储方式、安全性、性能

myisam:

file

innodb：

file

段、区、页(块)

  1. 段:理论上一个表就是一个段，由多个区构成(分区表是一个分区一个段)
  2. 区:连续的多个页构成
  3. 页:最小的数据存储单元，默认是16k

拓展:使用systemd管理MySQL

[root@m01 ~]# vim /usr/lib/systemd/system/mysqld.service
[Unit]
Description=MySQL Server
Documentation=man:mysqld(8)
Documentation=http://dev.mysql.com/doc/refman/en/using-systemd.html
After=network.target
After=syslog.target
[Install]
WantedBy=multi-user.target
[Service]
User=mysql
Group=mysql
ExecStart=/application/mysql/bin/mysqld --defaults-file=/etc/my.cnf
LimitNOFILE = 5000
